常規安裝：

1. 打開儀器包裝，確認無組件缺失。

2. 將搖桿鎖定裝置扣在負載桿上(如圖1所示)。

圖 1

3. 將搖桿安裝于負載桿上,使用9/64" 英寸內六角將螺螄擰緊.

搖桿軸承已于出廠前設置好，如需進一步調整，請參考23頁。

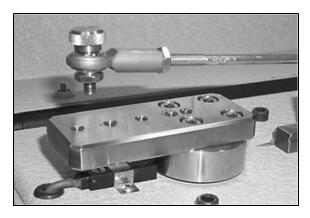

4. 使用提的內六角將磨頭夾具安裝于搖桿底端。

5. 使用搖桿鎖定裝置將搖臂懸掛鎖定。

NOTE: 為防止安裝磨頭夾具時損壞搖桿，搖桿內襯材料為尼龍。

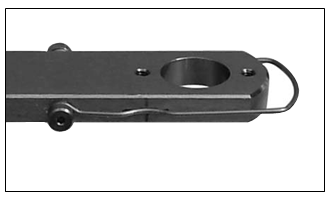

搖桿鎖定裝置

搖桿鎖定裝置便于磨頭的更換，樣本的清潔以及觀察更有利于磨頭夾具或其他附件的更換。

搖桿鎖定裝置的使用：

使用時將磨頭提起到搖桿軸承附近，然后將扣環扣住磨頭夾具的下側即可。

解鎖時將搖桿提起，然后將扣環扣在負載桿的凹槽處，輕輕將搖桿放下即可。

WARNING:未鎖定時請握緊搖桿，以免不慎搖桿落下砸壞樣本或損壞磨頭。

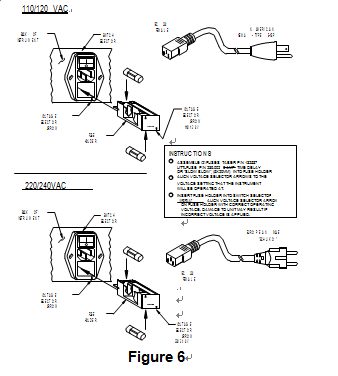

安裝保險絲設定電壓。

1. 將兩個2安培的保險絲放如機身后面電源下方的保險絲盒內。

2. 按照保險絲盒上的箭頭提示選擇所需要的電壓安裝方式。

3. 按照所選擇的電壓安裝方式，將保險絲盒放入電壓轉換器中。

啟動電源

1、 按照本地電壓，將儀器連接到110V或230V電源上。為了方便用戶，我們提供了兩種導線。請選擇合適的一根，丟棄另一根。

2、打開開關。開關按鈕位于儀器后面導線的上方(如圖7所示)，然后可進行下一步操作。

設定運行距離

線性磨耗儀具有五種運行距離，需要改變時可以手工進行調整。蓋子內部的參考標簽顯示了傳動曲柄上的小孔所對應的運行長度。

當需要改變運行長度時可按照以下步驟進行設置：

設定運行模式

線性磨耗儀具有兩種模式：運行模式和表面修整模式。按“MODE”鍵即可在兩種模式間切換。液晶顯示屏的第一行顯示了當前模式。

設定運行速度

線性磨耗儀的面板上設置了”運行速度預設按鈕”。使用者也可手工在運行程序中修改運行速度。速度的設置范圍是“2-75”循環每分鐘。磨耗儀將會存儲最近一次的設定作為當前的速度。在操作員對運行速度進行修改之前，此速度為儀器默認速度。顯示屏上將會顯示當前速度。

下面的操作說明在“運行模式”和“表面修整模式”下均可適用。當進行下面的設定操作時，儀器必須處于“非運行狀態”。

預設速度： 儀器的控制面板上設置了6個速度預設鍵。分別為 2, 15, 25, 30, 40 和 60 循環每分鐘。按下相應的按鍵即可對速度進行調整。

手工設定速度： 通過以下步驟，操作員可以將儀器運行速度設置為其他值。

RUN Mode(運行模式):為正常的測試狀態。

1、 關閉電源。

2、將搖臂鎖定在上面, 見“鎖定裝置的使用”。

3、打開蓋子。

4、 逆時針擰開曲柄上的螺絲，不要將螺絲從連接桿上拆下來。

5、 將螺絲和連接桿從曲柄上提起。

6、然后選擇需要的手柄運行距離所對應的孔，將螺絲放進空里并擰緊。

7、 合上蓋子。

8、 打開電源。
