FLUX表面清潔度測量儀金屬箔清潔度檢測案例
測試儀器：

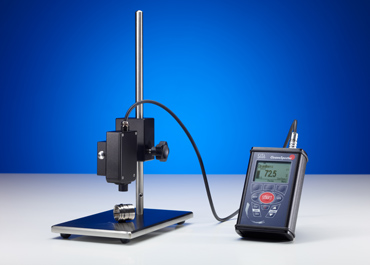

SITA CleanoSpector 表面清潔度儀
SITA CleanoSpector 表面清潔度儀
測試模式：
熒光級別
樣品：
金屬箔(乳液)、金屬箔(線圈)、金屬箔(已清)
目的
使用 SITA CleanoSpector(SITA 表面清潔度儀)的熒光測試，測量金屬箔的清潔度。
SITA CleanoSpector(SITA 表面清潔度儀)的讀數模式
SITA CleanoSpector(SITA 表面清潔度儀)會有 2 種不同的讀數模式。第一種讀數模 式 “cleanliness”是百分數，顯示了樣品表面清潔度相對理想的干凈校準件清潔度值的百 分值。第二個讀數模式是 FluoLevel，即相對熒光強度，其單位是 RFU，RFU 值越高，表 面受熒光物質污染越強。本測試報告采用 FluoLevel 模式進行金屬箔清潔度的檢測。
測試結果
每種樣品選取一塊金屬箔，進行熒光清潔度測試。在樣品箔上選取 20 個不同的測量點， 進行表面清潔度測試并得到平均值。為了方便比較，一個樣品箔是使用堿性清潔劑 SurTec 151 經過精密清洗后，再測量其清潔度值的。

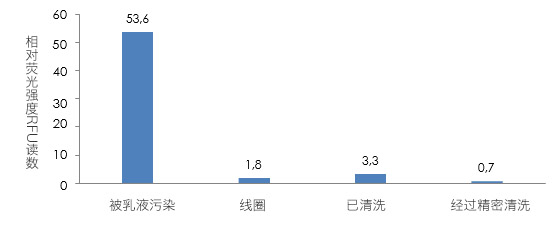

該熒光測試結果如圖 1 所示。所有測量點的測量結果數值均列在附錄中。
評價
相比沒有使用乳液浸泡過的樣品，被乳液浸泡過的樣品明顯具有更高的熒光值。這意味 著，乳液是會反射熒光的，并且可以通過使用 SITA CleanoSpector(SITA 表面清潔度儀) 進行檢測。清潔度理想狀態的金屬表面熒光值通常為 1 RFU。而經過集中清洗的樣品箔的熒光值為 0.7 RFU。
附錄表 1 各個樣品的熒光測量值
測量點 | RFU 相對熒光強度 | |||
被乳液污染 |
線線線線圈圈圈圈 |
已已已已清清清清洗洗洗洗 | 使使使用用用 SurTec 151 經經經過過精精密密清清洗洗洗 | |
1 | 32.3 | 1.5 | 2.8 | 0.7 |
2 | 9.9 | 1.4 | 2.8 | 0.7 |
3 | 14.8 | 1.7 | 5.6 | 0.7 |
4 | 43.4 | 1.3 | 3.3 | 0.7 |
5 | 57.0 | 1.6 | 2.8 | 0.7 |
6 | 61.1 | 1.7 | 2.9 | 0.8 |
7 | 136.3 | 2.4 | 2.9 | 0.7 |
8 | 174.1 | 2.1 | 2.4 | 0.7 |
9 | 92.7 | 18.9 | 1.3 | 0.7 |
10 | 77.5 | 2.2 | 2.6 | 0.7 |
11 | 40.9 | 2.2 | 4.2 | 0.7 |
12 | 137.0 | 1.9 | 2.9 | 0.7 |
13 | 7.5 | 2.3 | 4.3 | 0.7 |
14 | 89.3 | 2.1 | 5.0 | 0.7 |
15 | 76.3 | 1.5 | 4.9 | 0.7 |
16 | 29.9 | 9.3 | 5.4 | 0.7 |
17 | 114.7 | 1.8 | 5.6 | 0.7 |
18 | 38.4 | 1.4 | 6.5 | 0.7 |
19 | 29.0 | 1.5 | 2.5 | 0.7 |
20 | 29.3 | 1.5 | 2.6 | 0.7 |
最小值 | 7.5 | 1.3 | 1.3 | 0.7 |
最大值 | 174.1 | 18.9 | 6.5 | 0.8 |
篩選后平均值 (*) | 53.6 | 1.8 | 3.3 | 0.7 |
標準偏差 σ | 46.931 | 4.111 | 1.406 | 0.024 |
篩選后平均值( *)：平均值和標準偏差是根據測量值來計算的。另外，篩選后平均值則是由區間 內 的測量值計算出來的平均值。因此，需要篩選去掉異常的測量值。
